로봇 자동화에서 PLC, 제어기, HMI의 역할과 기능

PLM, 제어기, HMI의 역할과 구조



로봇이 공장에서 자동으로 움직이려면 단순히 팔(로봇 본체)만 있는 게 아니라, 명령을 내리고 신호를 주고 받고 사람이 쉽게

다룰 수 있게 해주는 ‘두뇌’와 ‘언어’가 필요합니다.
여기서 중요한 것이 바로 PLC, 제어기, HMI입니다.

---



1. PLC (Programmable Logic Controller) – 자동화의 신호등 🚦

• 무슨 역할을 하나요?
  PLC는 공장 전체의 신호를 조율하는 ‘자동 신호등’ 같은 장치입니다.
  예를 들어, 센서가 “물건이 도착했다”고 알려주면, PLC는 로봇에게 “이제 집어!”라고 신호를 보냅니다.

• 특징
  1. 전기 신호(ON/OFF)를 빠르게 처리
  2. 여러 장비(로봇, 컨베이어, 센서 등)를 연결해 ‘순서대로’ 움직이게 함
  3. 공장 전체의 교통 정리 역할

👉  쉽게 말해, PLC는 공장의 감독관입니다.



---



2. 제어기 (Robot Controller) – 로봇의 두뇌 🧠

• 무슨 역할을 하나요?
  제어기는 로봇을 움직이는 ‘두뇌’입니다.
  로봇 팔이 어떤 각도로 얼마나 움직이고, 얼마나 빠르게 회전해야 하는지 계산해 지시합니다.
• 특징
  1. 로봇의 모터와 관절을 직접 제어
  2. 복잡한 움직임(곡선, 정밀한 위치 조정)을 계산
  3. 안전 장치(충돌 감지, 속도 제한) 내장

👉 즉, 로봇 제어기는 로봇 몸을 움직이는 뇌라고 할 수 있습니다.



---



3. HMI (Human Machine Interface) – 사람과 로봇의 대화창 💬

• 무슨 역할을 하나요?
  HMI는 사람이 로봇이나 PLC와 소통할 수 있는 ‘스마트폰 화면’ 같은 장치입니다.
  공장 작업자가 터치스크린으로 로봇의 동작을 설정하거나, 상태를 확인할 수 있습니다.
• 특징
  • 사람이 쉽게 조작할 수 있도록 그래픽 화면 제공
  • 버튼, 알람, 모니터링 기능 포함
  • “로봇이 고장 났어” 같은 메시지를 작업자에게 알려줌

👉 HMI는 사람과 로봇을 연결하는 번역기 + 조작판입니다.

---

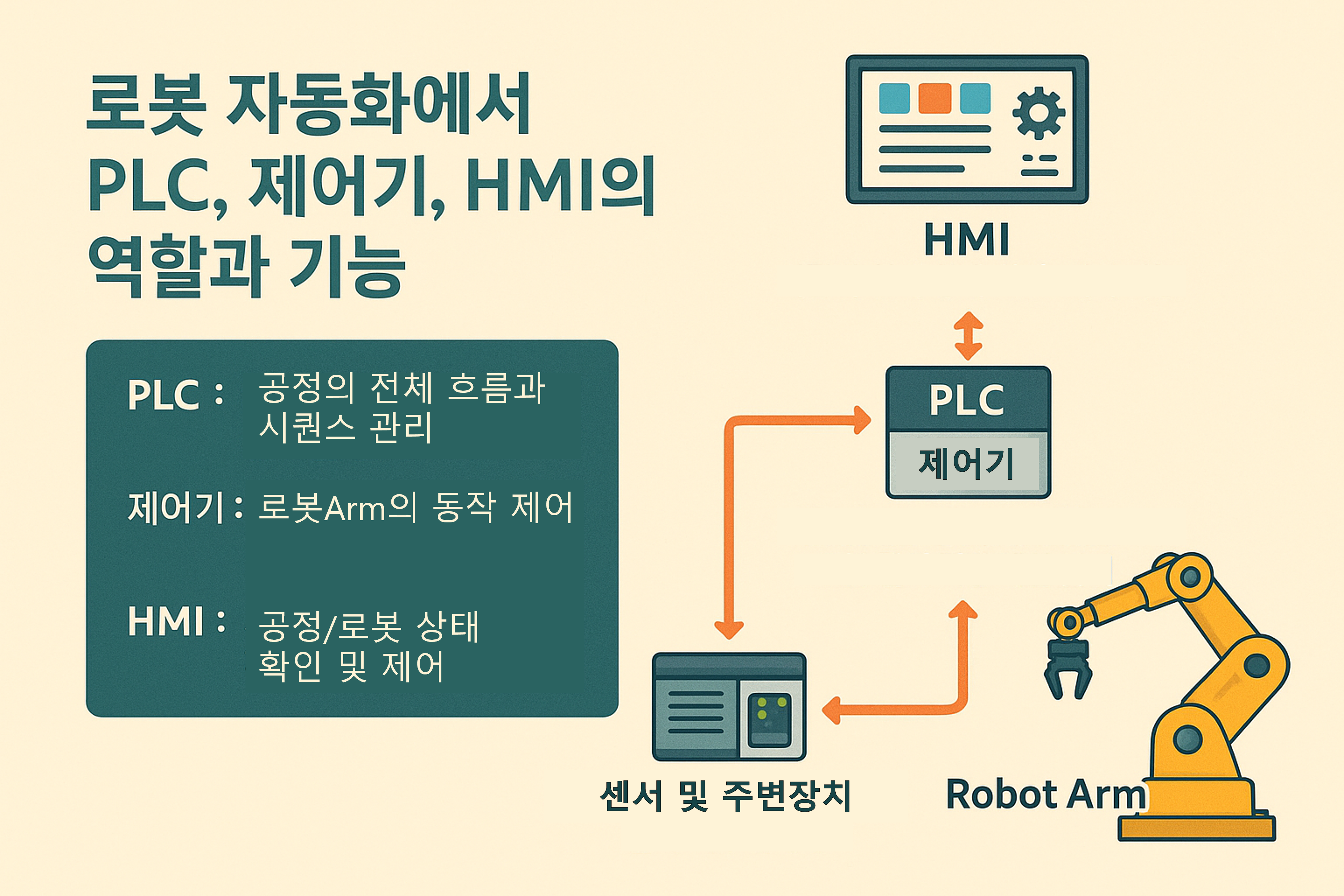

4. 실제 자동화에서의 데이터 흐름 (치킨 조리 자동화 예시)

① 고객 주문 → HMI 입력

• 고객이 키오스크(HMI)에서 "후라이드 치킨 주문" 버튼을 선택합니다.
• HMI는 주문 정보를 PLC에 전달합니다.

② PLC → 장비 신호 전달

• PLC는 전체 설비의 ‘감독관’으로서 "튀김 로봇 준비"라는 명령을 전송합니다.
• 동시에 센서(온도 센서, 유량 센서)가 준비 상태를 PLC에 신호로 보내게 됩니다.

③ PLC → 로봇 제어기 (동작 명령)

• 준비 상태가 확인되면 PLC가 로봇 제어기에 “닭을 집어 튀김기에 넣어라”라는 신호를 전달합니다.
• 로봇 제어기는 모터 각도, 속도, 궤적 등을 계산해 로봇 팔(Robot Arm)을 움직임 지시합니다.



④ 센서 피드백 (실시간 데이터)

• 집게 센서가 “닭을 제대로 잡았다”는 신호를 제어기에 전달합니다.
• 온도 센서는 기름 온도 170℃가 되었다고 PLC로 보내 조리 시작을 알립니다.

⑤ 조리 상태 표시 (사람에게 전달)

• 튀김이 시작되면 HMI 화면에 “조리 중 (3분 남음)” 같은 메시지가 표시됩니다.
• 만약 이상 상황(온도 과열, 로봇 충돌)이 발생하면 경고 알람을 HMI에 띄웁니다.

---



정리해 보면 로봇 자동화는 단순히 로봇 팔만 있다고 돌아가지 않습니다.

• PLC가 공장의 ‘흐름’을 관리하고,
• 제어기가 로봇을 ‘움직이는 뇌’ 역할을 하며,
• HMI가 사람과 로봇을 ‘연결하는 창구’가 되어 모두가 유기적으로 연결되어야 제대로 작동합니다.
